Thuật Ngữ Quang Học 101 Dành Cho IT Mới: Pigtail & Patch Cord Cablexa – Phân Biệt Và Ứng Dụng Thực Tế
Một cảm giác mơ hồ nhưng rất thật khi bạn lần đầu cầm trên tay Pigtail và Patch cord
Nếu bạn mới bước vào thế giới của sợi quang, có lẽ bạn đã từng có khoảnh khắc đứng trước ODF và tự hỏi: “Thứ mình cầm là Pigtail hay Patch cord? Dùng sai thì có sao không?”. Cảm giác đó giống như nhìn vào hai món “gần giống nhau”, nhưng mỗi món lại có một vai trò khác biệt trong hệ thống truyền dẫn quang.
Nhiều kỹ sư mới vào nghề mô tả lần đầu tiếp xúc như một “cú sốc nhẹ”, bởi họ không nghĩ rằng một đoạn dây nhỏ bé lại có thể quyết định tính ổn định của cả hệ thống. Một đầu nối đúng, một vị trí thi công chuẩn – và mọi thứ trơn tru. Nhưng nếu nhầm lẫn, tín hiệu suy hao, mất kết nối, downtime, và vô số thứ đau đầu khác sẽ kéo đến.
Hiểu đúng từ đầu sẽ tiết kiệm bạn hàng giờ khắc phục sự cố và không ít tiền bạc từ các lần thay dây, hàn nối lại.
Chúng ta từng “đau đầu” vì cáp quang – và đây là lý do việc phân biệt Pigtail & Patch cord thực sự quan trọng
Trong thực tế triển khai, nhiều kỹ thuật viên mới chưa phân biệt được Pigtail và Patch cord, dẫn đến các lỗi phổ biến như:
- Hàn nối patch cord trực tiếp vào ODF (vừa tốn kém vừa sai kỹ thuật)
- Dùng pigtail để kết nối thiết bị với ODF (không đủ độ bền cơ học)
- Nhầm chuẩn đầu nối LC/SC gây kẹt, gãy, biến dạng ferrule
- Quên tính chiều dài hiệu dụng, dẫn đến dây quá ngắn khi thi công
- Không hiểu quy tắc màu, gây hỗn loạn sơ đồ kết nối
Nói thì nghe đơn giản, nhưng trong một dự án lớn, với hàng trăm lõi, sai một bước nhỏ có thể khiến toàn bộ tiến độ thi công “đóng băng”.
Và đây là câu hỏi mà nhiều người vẫn chưa trả lời gọn gàng được:
Khi nào dùng patch cord và khi nào dùng pigtail?
Pigtail & Patch cord Cablexa – đúng bản chất, đúng ứng dụng, và những chi tiết nhiều người thường bỏ qua

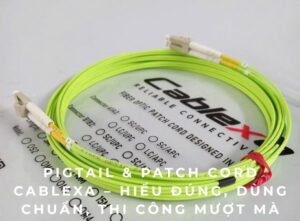

1. Patch cord Cablexa là gì?
Patch cord (hay còn gọi là patch cable, jumper) là dây quang bấm sẵn đầu connector hai phía, sẵn sàng plug-and-play.
Đặc điểm:
- Hai đầu đã gắn connector (LC hoặc SC)
- Độ bền cơ học cao
- Chiều dài 1m, 2m, 3m, 5m… tùy ứng dụng
- Không cần hàn nối
- Dùng để kết nối thiết bị – ODF hoặc thiết bị – thiết bị
Chức năng:
- Cầu nối cuối cùng trong hệ thống
- “Linh hoạt”, thay thế dễ dàng
- Tối ưu cho các hệ thống cần thay đổi cấu hình
Nếu ví hệ thống quang như một cơ thể sống, patch cord chính là “mạch máu lưu động”, sẵn sàng thay thế để dòng chảy không bị gián đoạn.

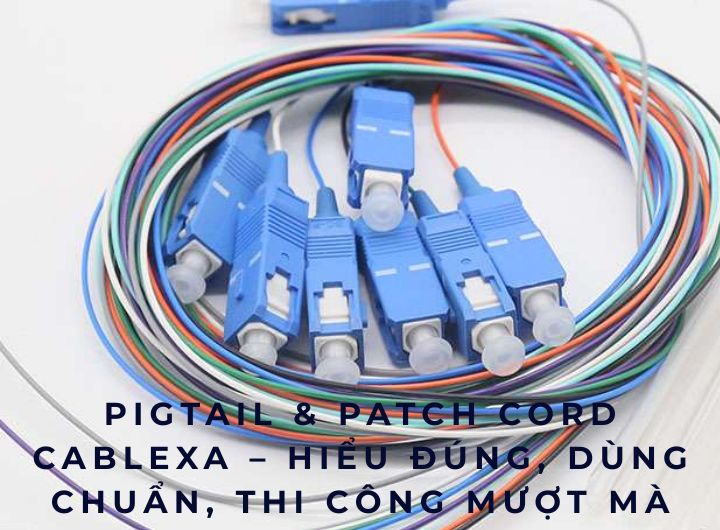

2. Pigtail Cablexa là gì?
Pigtail là đoạn dây quang chỉ có một đầu được gắn connector, đầu còn lại là sợi trần để hàn nối.
Đặc điểm:
- Một đầu LC/SC
- Một đầu trần (để hàn nối quang)
- Màu sắc theo tiêu chuẩn TIA/EIA
- Sợi ngắn, thường 1–1.5m
Ứng dụng:
- Dùng để hàn nối quang trong ODF
- Đảm bảo độ suy hao thấp, ít lỗi cơ học
- Giải pháp lâu dài và đáng tin cậy
Nếu patch cord là plug-and-play, thì pigtail giống như “cam kết trọn đời”, một khi hàn vào khay nối thì không còn chuyện tháo lắp tự do nữa.
Khi nào dùng Patch cord, khi nào dùng Pigtail? – Câu trả lời đơn giản, rõ ràng
| Tình huống | Loại dây đúng | Lý do |
|---|---|---|
| Kết nối thiết bị đến ODF | Patch cord | Linh hoạt, tháo lắp dễ |
| Kết nối giữa hai thiết bị | Patch cord | Không cần hàn |
| Hàn vào ODF | Pigtail | Ổn định, suy hao thấp |
| Tủ cáp cố định, ít thay đổi | Pigtail | Bền hơn |
| Mạng văn phòng | Patch cord | Dễ quản lý |
| Mạng core/backbone | Pigtail | Tối ưu hiệu năng |
Và sai lầm kinh điển:
- Dùng patch cord để hàn nối
Hậu quả:
- Lãng phí tiền
- Suy hao cao
- Nguy cơ gãy connector
Đừng làm điều đó, trừ khi bạn đang… “đốt tiền”.
Chuẩn LC và SC – đơn giản nhưng đừng xem thường
Trong hệ thống Cablexa, hai chuẩn phổ biến nhất là:
LC
- Nhỏ gọn
- Dùng trong thiết bị hiện đại
- Tối ưu mật độ cổng
SC
- Lớn hơn
- Cơ chế push-pull
- Tính ổn định cao
Kinh nghiệm thực tế:
- Switch/ONU thường dùng LC
- Patch panel thường dùng SC
- Không biết chắc -> kiểm tra trước khi đặt hàng
Đừng đặt sai chuẩn connector, vì nó giống như mua khóa mới nhưng chìa lại không vừa.
Sơ đồ dây nối đơn giản – nhìn là hiểu ngay
1. Sơ đồ sử dụng Patch cord
Thiết bị → Patch cord → ODF → Backbone
2. Sơ đồ sử dụng Pigtail
Sợi ngoài trời → Hàn nối → Pigtail → ODF → Patch cord → Thiết bị
Nhìn thì dài dòng, nhưng chính sự tách bạch này giúp hệ thống:
- Linh hoạt ở phía thiết bị
- Cứng cáp ở phía backbone
- Dễ bảo trì, dễ nâng cấp
Lợi ích thực sự khi dùng đúng Pigtail & Patch cord Cablexa
- Giảm suy hao
- Tăng độ ổn định tín hiệu
- Tiết kiệm thời gian thi công
- Dễ bảo trì và thay thế
- Chuẩn hóa hệ thống
- Tối ưu chi phí lâu dài
- Tránh trường hợp “gãy connector khi mở rack”
Nhiều người mới chọn dây theo giá, nhưng những ai đã từng phải xử lý sự cố suy hao ở tầng backbone sẽ luôn chọn đúng loại – không phải loại rẻ.
Mua Pigtail & Patch cord Cablexa ở đâu giá tốt, hàng chuẩn, và hỗ trợ kỹ thuật tử tế?
Nếu bạn đang mệt mỏi với việc so sánh giá, chờ hàng lâu, mua nhầm chuẩn LC/SC, hay nhận dây chất lượng kém, tôi hiểu điều đó vì gần như ai khởi đầu cũng gặp.
Bạn có thể tìm mua tại các nhà cung cấp uy tín như Siêu thị mạng – nơi có đủ:
- Pigtail Cablexa LC/SC singlemode/multimode
- Patch cord Cablexa đa chiều dài
- Tư vấn theo dự án, không theo cảm hứng
- Hỗ trợ quy tắc màu, sơ đồ dây
- Giao hàng nhanh
Và nếu bạn có kinh nghiệm thực chiến về hàn nối quang, connector, sợi, hoặc layout ODF, bạn có thể để lại bình luận để anh em IT mới học hỏi thêm.
Bởi vì kiến thức thật sự chỉ sống khi nó được chia sẻ.
Khi triển khai pigtail và patch cord Cablexa trong hệ thống lớn, nhiều đội kỹ thuật cũng quan tâm đến việc tư vấn chọn module quang 1G/10G 1 sợi và 2 sợi Cablexa tương thích Juniper EX, SRX cho tòa nhà 35 tầng, hiệu suất cao, ổn định, triển khai dễ dàng để đảm bảo đồng bộ hạ tầng và tối ưu chi phí.
Trong nhiều dự án, pigtail và patch cord Cablexa thường được triển khai cùng với media converter quang điện 1 sợi 10/100/1000M Cablexa 40km tối ưu hạ tầng để đảm bảo truyền dẫn ổn định trên khoảng cách xa và thi công gọn gàng.
Khi lựa chọn pigtail và patch cord, nhiều kỹ sư cũng quan tâm đến Cablexa GYXTW HDPE 8.0mm – Tư vấn chọn cáp quang multimode OM2 OM3 OM4 cho văn phòng để đảm bảo đồng bộ tiêu chuẩn và tối ưu hiệu suất truyền dẫn.
KẾT LUẬN
Đối với mạng quang, đôi khi thứ nhỏ bé nhất lại quyết định chất lượng của cả hệ thống. Pigtail và Patch cord Cablexa là ví dụ điển hình: giống nhau từ ngoại hình, nhưng khác nhau hoàn toàn về cách sử dụng và lý do tồn tại.
- Patch cord – linh hoạt, plug-and-play
- Pigtail – chắc chắn, ổn định lâu dài
Biết khi nào dùng cái gì không chỉ giúp bạn thi công đúng, mà còn thể hiện bạn là kỹ sư hiểu nghề, không làm theo bản năng.
Và khi bạn đứng trước một rack đầy dây, bạn sẽ nhận ra: sự gọn gàng, rõ ràng và chuẩn hóa chính là “ngôn ngữ của người chuyên nghiệp”.
Câu Hỏi Thường Gặp (FAQ)
1. Patch cord dùng để hàn nối được không?
Không nên, vì tốn kém và hiệu quả thấp.
2. Pigtail dài bao nhiêu là chuẩn?
Thường 1–1.5m, đủ để hàn và re-route trong ODF.
3. Chọn LC hay SC như thế nào?
Dựa vào thiết bị, không đoán bừa – kiểm tra thông số trước.
4. Multimode và singlemode chọn thế nào?
Căn theo khoảng cách và tốc độ truyền dẫn.
5. Có cần đánh dấu màu khi thi công không?
Nên làm, vì nó cứu bạn trong bảo trì và xử lý lỗi.
