Thuật Ngữ – Dành Cho IT Mới Vào Nghề: Adapter Quang, Thiết Bị Nhỏ Nhưng Quan Trọng Trong Thi Công Cablexa
Bất ngờ về một “vật nhỏ” quyết định thành công của hệ thống quang
Có bao giờ bạn đứng trước một tủ ODF đầy sợi quang và tự hỏi: “Sao mọi thứ lại gọn gàng đến vậy?”, “Điều gì giữ cho chúng kết nối mượt mà, ổn định?”
Có lẽ bạn sẽ không nghĩ chìa khóa lại nằm ở một thiết bị nhỏ bé – adapter quang.
Nó không phát sáng, không có chip, không có thông số hoành tráng, nhưng lại đóng vai trò như một “cầu nối” hoàn hảo giữa hai đầu cáp.
Giống một cái bắt tay, nhưng là bắt tay cực kỳ chính xác, sạch sẽ, ít suy hao và không bao giờ sai lệch dù chỉ vài micron.
Adapter quang nằm yên lặng giữa patch cord với patch cord, hoặc giữa cáp trục với thiết bị, nhưng hệ thống sẽ sập ngay nếu nó bẩn, sai chuẩn, lỏng lẻo hoặc chọn nhầm kiểu kết nối.
Thế nên, nếu bạn là IT mới vào nghề thi công cáp quang, đừng đánh giá thấp một món đồ nhỏ hơn móng tay này.
Bạn sẽ bất ngờ khi hiểu cách nó hoạt động và tại sao “chọn đúng” hay “chọn sai” sẽ quyết định chất lượng toàn mạng.
Áp lực dành cho IT mới – khi mọi thứ đều phức tạp nhưng phải làm đúng ngay
Nếu bạn từng triển khai hệ thống quang ở tòa nhà, nhà máy hay khu dân cư, bạn biết điều khó chịu nhất không phải là bố trí cáp, mà là đối mặt với các tiêu chuẩn phức tạp:
- SC, LC, FC, ST… nghĩa là gì
- APC vs UPC có thật sự quan trọng
- Khi nào dùng adapter cho ODF
- Tại sao patch cord không khớp với adapter
- Tại sao mất tín hiệu dù “mọi thứ đã cắm đúng”
Khi bạn hỏi người có kinh nghiệm, họ trả lời bằng những cụm từ nghe rất khoa học, nhưng lại không giải thích đủ sâu để bạn hiểu.
Chính vì thế, nhiều IT mới phải học theo cách “sai – sửa – sai – sửa”, vừa tốn thời gian vừa gây lỗi hệ thống.
Tin tốt là:
Nếu nắm đúng bản chất của adapter quang, bạn sẽ giải tỏa 70% áp lực trong thi công cáp quang.
Bởi vì adapter là điểm giao tiếp vật lý quan trọng nhất trong network fiber.
Và khi hiểu về nó, bạn sẽ hiểu luôn về connector, tiêu chuẩn đầu nối và layout triển khai.

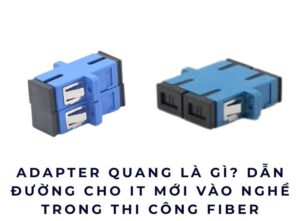

Adapter quang là gì? Cấu tạo, nhiệm vụ và cách nó giữ cho mạng hoạt động ổn định
Adapter quang (fiber optic adapter) là thiết bị cơ khí dùng để ghép và căn chỉnh hai đầu connector quang, bảo đảm:
Tín hiệu truyền giữa hai sợi quang được liên tục
- Sai lệch lõi thấp nhất
- Suy hao tối thiểu
- Khớp cơ học hoàn hảo
Bạn có thể xem nó như một ổ cắm mini dành riêng cho cáp quang.
1. Cấu tạo cơ bản
- Adapter quang gồm:
- Thân vỏ (plastic hoặc kim loại)
- Ống căn chỉnh (zirconia hoặc đồng thau)
- Lẫy cố định
- Nắp che bụi
Bộ phận quan trọng nhất là ống căn chỉnh (alignment sleeve) – nơi giữ cho hai đầu ferrule khớp nhau với sai lệch dưới 1 micron.
Chỉ cần sai lệch lớn hơn, suy hao sẽ tăng mạnh.
2. Phân loại theo chuẩn đầu connector
| Chuẩn | Dùng cho | Hình dạng | Ứng dụng |
|---|---|---|---|
| SC | Single mode | Vuông, snap-in | ODF, wall box |
| LC | Single/Multimode | Nhỏ, latch | Switch, router |
| FC | Single mode | Ren | Môi trường rung |
| ST | Multimode | Tròn | Campus, legacy |
Trong hệ thống hiện nay, SC và LC chiếm 95%.
3. Phân loại theo mặt mài: APC vs UPC
| Chuẩn | Góc mài | Màu | Suy hao phản xạ | Ứng dụng |
|---|---|---|---|---|
| UPC | 0° | Xanh dương | -50 dB | Data center |
| APC | 8° | Xanh lá | -65 dB | Camera, ISP, OLT |
Nếu bạn chạy camera IP hoặc GPON, chọn APC là chuẩn.
4. Tại sao adapter quang quyết định suy hao
Bởi vì nó thực hiện 2 nhiệm vụ quan trọng:
- Giữ connector thẳng
- Giảm khe hở
- Ngăn trượt trục
- Khớp ferrule chính xác
Một adapter rẻ tiền, sleeve lỏng lẻo có thể khiến hệ thống suy hao tăng 2–5 dB.
Trong mạng camera, điều đó đồng nghĩa:
- Hình giật
- Mất kết nối
- Chậm trễ
- Mất khung hình
Khi nào dùng adapter quang: ODF, wall box và patch panel giải thích dễ hiểu
Bạn sẽ bắt gặp adapter quang ở mọi điểm nối trung gian của hệ thống.
1. Trong ODF (Optical Distribution Frame)
- Dùng để kết nối:
- Cáp ngoài trời
- Cáp vào thiết bị
- Patch cord quang
Vị trí này yêu cầu suy hao cực thấp, vì nó là “điểm gốc”.
2. Trong wall box
Dùng để kết thúc và nối sợi trong căn hộ, văn phòng.
Tại đây, quan trọng nhất là:
- Gọn gàng
- Dễ bảo trì
3. Trong patch panel
Dùng để quản lý hệ thống trong data center.
Tiêu chí chính:
- Densify (mật độ cao)
- Dễ mở rộng
- Dễ thay thế
4. Adapter trong environment outdoor
Nếu bạn triển khai thi công ngoài trời, bạn cần adapter:
- Chống bụi
- Chống nước
- Chịu UV
Sơ đồ layout mini (dễ hiểu cho người mới)
Cáp ngoài trời —> ODF —> Adapter SC/APC —> Patch cord —> Switch
Hoặc cho camera:
Camera IP —> Media converter —> Patch cord LC —> Adapter LC/UPC —> Switch PoE
Hoặc văn phòng FTTH:
ONT —> Patch cord SC/APC —> Adapter —> Wall box —> Cáp quang tới đường trục
Hiểu layout rồi, bạn sẽ tự tin triển khai mà không cần “hỏi vặt”.
Tính năng ưu điểm của adapter quang dành cho kỹ sư thi công
1. Lắp nhanh, không đòi hỏi kỹ năng cao
- Không cần hàn, chỉ cần cắm đúng chuẩn.
2. Thay thế được từng thành phần
- Không phải tháo cả tủ ODF.
3. Dễ tiêu chuẩn hóa toàn hệ thống
- Dùng SC/APC xuyên suốt là dễ quản lý nhất.
4. Độ bền cao
- Có thể tháo – lắp hàng nghìn lần.
5. Giá rẻ
- Có thể nói đây là thiết bị chi phí thấp nhất nhưng hiệu quả cao nhất trong hệ thống quang.
Adapter quang SC/LC/APC/UPC – nên chọn cái nào cho dự án?
Câu trả lời tùy thuộc vào hệ thống.
- Data center – LC/UPC
- Camera outdoor – SC/APC
- GPON/FTTH – SC/APC
- Campus/office – LC/UPC
Nếu bạn triển khai camera:
- APC là lựa chọn mặc định
Nếu bạn triển khai datacenter:
- LC là lựa chọn tối ưu vì mật độ cao
Vậy mua adapter quang ở đâu giá tốt cho thi công?
Nếu bạn đang đứng trước bài toán thi công:
- triển khai camera IP diện rộng
- cáp quang vào building
- hạ tầng FTTH
- hệ thống PoE cho nhà máy
Bạn sẽ cần số lượng lớn adapter SC/APC, LC/UPC theo lô.
Lúc này, bạn nên tìm nhà phân phối chuyên về:
- Cáp quang
- Patch cord
- ODF
- Wall box
Vì họ thường bán combo với giá tốt thay vì mua lẻ từng cái.
Bạn cũng nên hỏi thêm các chuyên gia xem bạn nên tiêu chuẩn hóa theo SC hay LC, và chọn APC hay UPC theo từng dự án.
Đừng ngại để lại bình luận hỏi về layout, chọn phụ kiện hoặc thiết kế hệ thống – mỗi dự án đều có đặc thù riêng, và lời khuyên từ người có kinh nghiệm sẽ giúp bạn tránh sai lầm tốn kém.
Khi triển khai thực tế, adapter quang chỉ là một mắt xích trong giải pháp tổng thể, còn Extreme Networks Switch PoE 48-port 2025 – giải pháp camera IP & PoE tốt nhất mới giữ vai trò trung tâm về hiệu năng, cấp nguồn và quản lý hệ thống.
Trong các dự án camera IP thực tế, adapter quang chỉ là một thành phần nhỏ, trong khi Switch PoE 24 port Extreme Networks – giải pháp camera IP tối ưu 2025 mới quyết định khả năng cấp nguồn ổn định và quản lý tập trung toàn hệ thống.
Khi triển khai hệ thống quang thực tế, adapter chỉ là một phần, trong khi hiệu quả truyền dẫn còn phụ thuộc nhiều vào module quang Extreme 1G & 10G cho camera IP & PoE năm 2025, giúp tối ưu tốc độ và độ ổn định toàn mạng.
Kết luận
Adapter quang là thiết bị nhỏ bé nhưng đóng vai trò cực kỳ quan trọng trong hệ thống cáp quang.
Dù là ODF, wall box hay patch panel, nó chính là điểm ghép nối tạo nên một hệ thống:
- ổn định
- suy hao thấp
- dễ mở rộng
- dễ bảo trì
Hiểu đúng về SC/LC/APC/UPC, bạn sẽ tránh được 90% lỗi thi công quang mà IT mới thường mắc phải.
Nếu bạn muốn tối ưu hệ thống camera, FTTH hoặc PoE, hãy bắt đầu bằng việc xây dựng một chuẩn adapter rõ ràng, đồng bộ.
FAQ – Câu hỏi thường gặp
1. Adapter và connector có phải là một không?
Không. Adapter là ổ cắm, connector là đầu cắm.
2. Vì sao APC tốt hơn UPC?
APC chống phản xạ tốt hơn, phù hợp hệ thống analog như camera.
3. LC hay SC tốt hơn?
LC nhỏ gọn và hiện đại hơn. SC phổ biến và dễ thi công hơn.
4. Adapter có bị suy hao không?
Có, nhưng rất thấp. Adapter rẻ có thể làm suy hao nghiêm trọng.
5. Có thể trộn APC và UPC không?
Không. Phải đồng nhất từ đầu đến cuối, tránh mismatch.
